環形光源HQV-R系列
環形光源由高亮LED陣列特殊設計而成，光源角度以中心垂直線為基準，提供多種不同照射角度選擇，適應于檢測物體的邊緣清晰特征，突出感興趣的被測物體信息，解決對角照射陰影問題。
| 產品特點: |
|
應用領域: |
|
命名規則： |

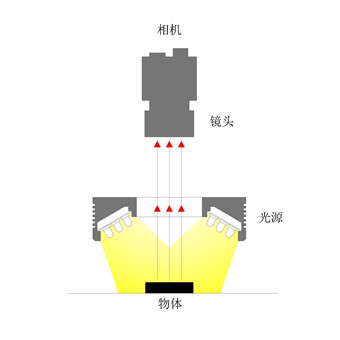

照射示意圖： |
|
HQV - R 70 30 - W 品牌 環形光源 外徑大小 發光角度 顏色
（單位：mm，發光角度為與垂直軸線夾角） |
 |
| 系列類型 | 型號 | 功率（藍/綠/白） | 功率（紅/紅外） | 照射角度 | 外徑尺寸 |
| 環形光源 | HQV-R50-R/G/B/W/IR | 24V/2.4W | 24V/1.4W | 垂直照射 | 50mm |
| 環形光源 | HQV-R70-R/G/B/W/IR | 24V/2.8W | 24V/1.8W | 垂直照射 | 70mm |
| 環形光源 | HQV-R90-R/G/B/W/IR | 24V/4W | 24V/3W | 垂直照射 | 90mm |
| 環形光源 | HQV-R120-R/G/B/W/IR | 24V/7W | 24V/6W | 垂直照射 | 120mm |
| 環形光源 | HQV-R144-R/G/B/W/IR | 24V/11W | 24V/8.0W | 垂直照射 | 144mm |
| 環形光源 | HQV-R3215-R/G/B/W/IR | 24V/1.1W | 24V/0.7W | 15° | 32mm |
| 環形光源 | HQV-R7015-R/G/B/W/IR | 24V/3.0W | 24V/2.6W | 15° | 70mm |
| 環形光源 | HQV-R9015-R/G/B/W/IR | 24V/5.0W | 24V/3.5W | 15° | 90mm |
| 環形光源 | HQV-R10315-R/G/B/W/IR | 24V/7.5W | 24V/5.8W | 15° | 103mm |
| 環形光源 | HQV-R4225-R/G/B/W/IR | 24V/1.5W | 24V/1.1W | 25° | 42mm |
| 環形光源 | HQV-R5030-R/G/B/W/IR | 24V/2.2W | 24V/1.2W | 30° | 50mm |
| 環形光源 | HQV-R6030-R/G/B/W/IR | 24V/2.6W | 24V/1.6W | 30° | 60mm |
| 環形光源 | HQV-R7030-R/G/B/W/IR | 24V/3.0W | 24V/2.1W | 30° | 70mm |
| 環形光源 | HQV-R9230-R/G/B/W/IR | 24V/4W | 24V/3W | 30° | 92mm |
| 環形光源 | HQV-R12030-R/G/B/W/IR | 24V/7.8W | 24V/6.1W | 30° | 120mm |
| 環形光源 | HQV-R14030-R/G/B/W/IR | 24V/8.3W | 24V/6.2W | 30° | 140mm |
| 環形光源 | HQV-R16030-R/G/B/W/IR | 24V/11W | 24V/9.8W | 30° | 160mm |
| 環形光源 | HQV-R7045-R/G/B/W/IR | 24V/3.0W | 24V/2.1W | 45° | 70mm |
| 環形光源 | HQV-R9045-R/G/B/W/IR | 24V/4.0W | 24V/3.1W | 45° | 90mm |
| 環形光源 | HQV-R12045-R/G/B/W/IR | 24V/7.5W | 24V/6.0W | 45° | 120mm |
| 環形光源 | HQV-R21045-R/G/B/W/IR | 24V/15W | 24V/12W | 45° | 210mm |
| 環形光源 | HQV-R33045-R/G/B/W/IR | 24V/25W | 24V/20W | 45° | 330mm |
| 環形光源 | HQV-R35045-R/G/B/W/IR | 24V/28W | 24V/24W | 45° | 350mm |
| 環形光源 | HQV-R49045-R/G/B/W/IR | 24V/35W | 24V/30W | 45° | 490mm |
| 環形光源 | HQV-R7560-R/G/B/W/IR | 24V/3.5W | 24V/2.4W | 60° | 75mm |
| 環形光源 | HQV-R8060-R/G/B/W/IR | 24V/3.8W | 24V/2.6W | 60° | 80mm |
| 環形光源 | HQV-R10060-R/G/B/W/IR | 24V/5.4W | 24V/4.8W | 60° | 100mm |
| 環形光源 | HQV-R12060-R/G/B/W/IR | 24V/6.4W | 24V/5.8W | 60° | 120mm |
| 環形光源 | HQV-R15060-R/G/B/W/IR | 24V/9.4W | 24V/7.2W | 60° | 150mm |
| 環形光源 | HQV-R18060-R/G/B/W/IR | 24V/14W | 24V/11W | 60° | 180mm |
| 環形光源 | HQV-R20860-R/G/B/W/IR | 24V/9.8W | 24V/7.9W | 60° | 208mm |
| 環形光源 | HQV-R23060-R/G/B/WIR | 24V/10.2W | 24V/8.5W | 60° | 230mm |
| 環形光源 | HQV-R25060-R/G/B/W/IR | 24V/12W | 24V/10.5W | 60° | 250mm |
| 環形光源 | HQV-R30075-R/G/B/W/IR | 24V/17W | 24V/12W | 75° | 300mm |
| 環形光源 | HQV-R6090-R/G/B/W/IR | 24V/2W | 24V/1.2W | 水平照射 | 60mm |
| 環形光源 | HQV-R9690-R/G/B/W/IR | 24V/2.3W | 24V/1.5W | 水平照射 | 96mm |
| 環形光源 | HQV-R14090-R/G/B/W/IR | 24V/3.2W | 24V/2.3W | 水平照射 | 140mm |
