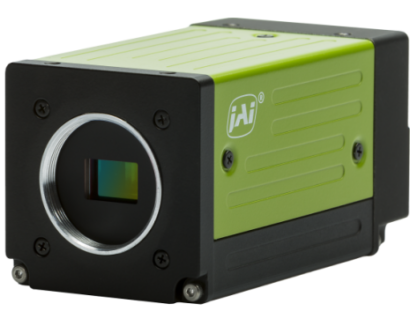

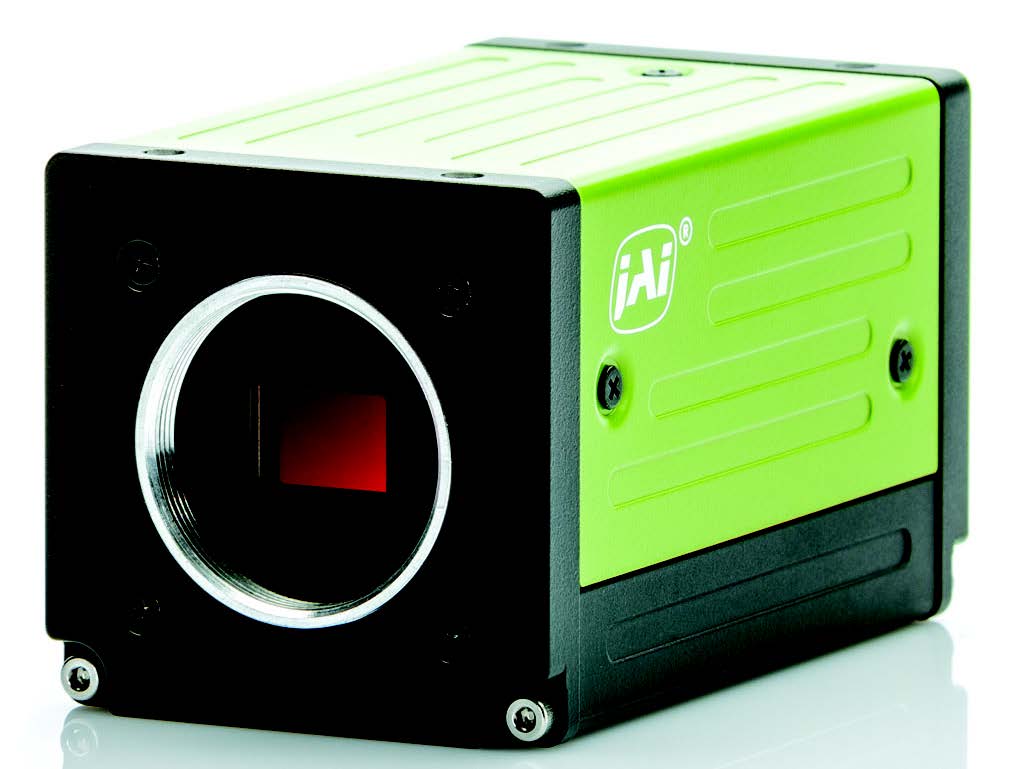

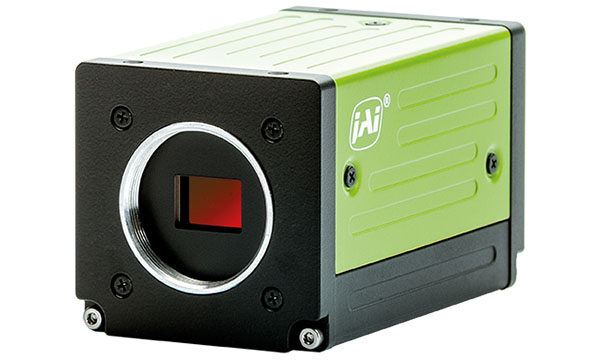

Apex系列 面陣掃描相機
Apex系列相機是3傳感器RGB棱鏡式相機,可將入射光線分為紅色、綠色和藍色波長,從而將光線投射到三個不同的圖像傳感器上。
該系列相機可提供精確的RGB原始圖像數據,理想適用于制藥、電子、印刷/包裝及顯微鏡和醫療診斷設備成像等各行各業中要求嚴苛的彩色機器視覺應用。
與僅采用插值程序來定義像素色彩值的拜耳馬賽克技術相比,3傳感器成像技術可提供更準確的像素單位色彩值。
該系列相機還具有更精確的空間分辨率,可進行精確的邊緣檢測和解析更細微的細節。
Apex系列采用最新的CMOS傳感器,在分辨率、速度和色彩預處理功能方面有了很大進步,價格也很實惠。 這將使更多的視覺設計師能夠感受到JAI棱鏡式彩色相機帶來的更大價值。
- Apex 系列包括十款相機型號,分辨率分別為 160 萬、320 萬和 510 萬像素。
- 基于 Pregius 和 Pregius S 圖像傳感器制造,配備 IMX273(AP-1600T 型號)、IMX265 和 IMX252(AP-3200T 型號)以及 IMX548(AP-5100T 型號)。
- 根據分辨率和接口的不同,可提供 12 至 126 fps 的幀率。
- 配備硬質二向色棱鏡濾光片,實現陡峭的光譜截止效果,將純紅、綠、藍波長引導至專用圖像傳感器。
- R-G-B 每個通道均可獨立進行模擬增益和曝光控制,實現最佳信噪比 (SNR) 性能。
- 提供多種接口選項,包括 GigE Vision、Mini Camera Link、USB3 Vision 和 CoaXPress。
- 支持像素合并技術,提升傳感器光敏度。
- Xscale 功能提供亞像素縮放,以滿足像素尺寸、靈敏度和分辨率的特定要求。
- 內置色彩空間轉換功能,支持RGB轉HSI、RGB轉CIE XYZ、RGB轉sRGB/Adobe RGB轉換。

產品規格
| 型號 | 品牌 | 類別 | 分辨率 | 幀率/行頻 | 鏡頭接口 | 輸出接口 | 像元尺寸 | 快門方式 | 顏色 |
AP-3200T-USB
|
JAI | 面陣相機 | 3-10MP | 11-60fps | C | USB3.0 | 3.45μm | 全局快門 | 彩色 |
AP-3200T-PGE
|
JAI | 面陣相機 | 3-10MP | 11-60fps | C | GigE | 3.45μm | 全局快門 | 彩色 |
AP-3200T-PMCL
|
JAI | 面陣相機 | 3-10MP | 11-60fps | C | Camera Link | 3.45μm | 全局快門 | 彩色 |
AP-3200T-10GE
|
JAI | 面陣相機 | 3-10MP | 101fps-500fps | C | 10GigE | 3.45μm | 全局快門 | 彩色 |
AP-1600T-PGE
|
JAI | 面陣相機 | 1-3MP | 11-60fps | C | GigE | 3.45μm | 全局快門 | 其他 |
AP-1600T-PMCL
|
JAI | 面陣相機 | 1-3MP | 101fps-500fps | C | Camera Link | 3.45μm | 全局快門 | 其他 |
AP-1600T-USB
|
JAI | 面陣相機 | 1-3MP | 61-100fps | C | USB3.0 | 3.45μm | 全局快門 | 其他 |
