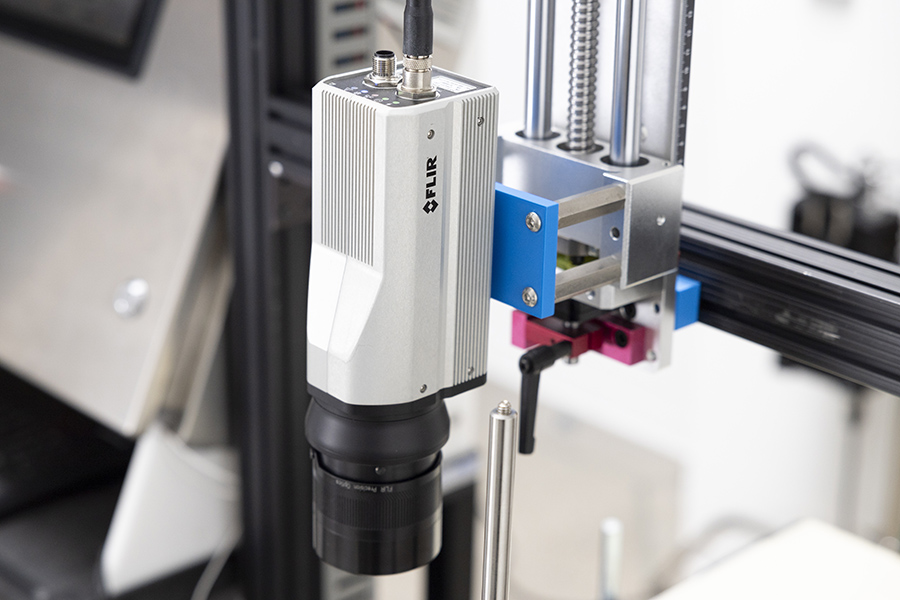

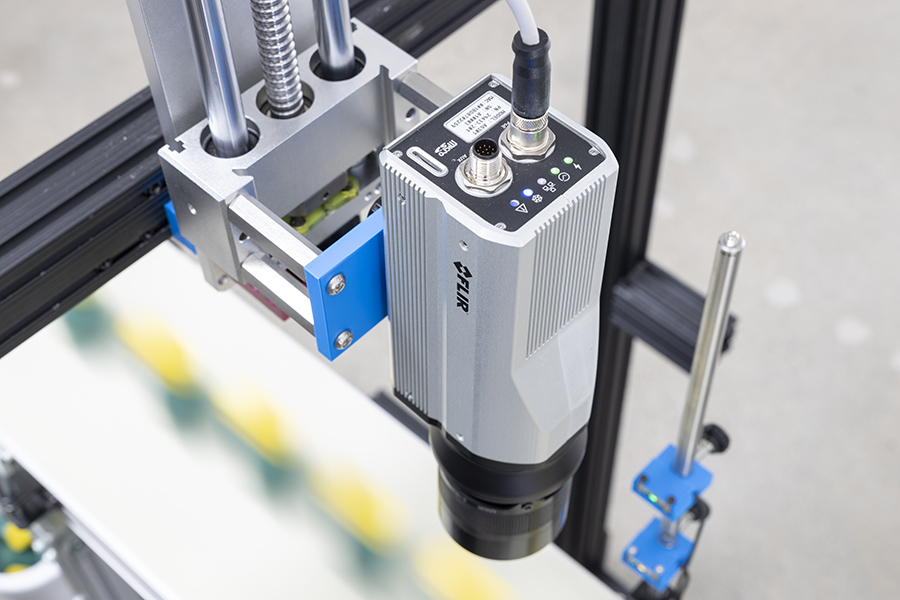

FLIR A6301高級在線中波熱像儀
| 型號 | FLIR A6301 | 品牌 | FLIR |
| 應用 | 生產控制, 鋼鐵冶金, 科學研究 | 波長范圍 | MWIR（3.0-7.0μm） |
| 紅外分辨率 | 640×512 | 幀頻 | 30Hz |
FLIR A6301 高級紅外熱像儀是我們可為工程師和系統集成商提供用于工藝控制、監控和質量保證的先進的紅外熱像儀。27,000 小時制冷機壽命，可盡可能地延長熱像儀的正常運行時間，從而使產能保持一致，同時可通過計劃維護降低成本。其快速的積分時間提高了產量、產出時間并降低了成本，同時確保質量保持一致。該制冷型熱像儀平臺為精確溫度測量提供了順暢的解決方案。標準套件包括 FLIR A6301 高級熱像儀、附件和 17 毫米、24 毫米或 50 毫米鏡頭。
性能保持一致
采用高度靈敏的制冷型中波紅外傳感器，使熱像儀能夠更準確地發現缺陷，從而提高產品質量。27,000 小時制冷機壽命，可盡可能地延長熱像儀的正常運行時間，從而使產能保持一致。
為檢測而設計
快速的積分時間可確保對移動中的產品和生產線進行準確的溫度測量。與外部信號源之間的低延遲、確定性同步意味著在需要決策支持時可精確捕獲熱圖像。
可隨時實現自動化
標準 GigE Vision 協議、Rest API 和內置的網絡接口縮短了實現時間。
性能保持一致
采用高度靈敏的制冷型中波紅外傳感器，使熱像儀能夠更準確地發現缺陷，從而提高產品質量。27,000 小時制冷機壽命，可盡可能地延長熱像儀的正常運行時間，從而使產能保持一致。
為檢測而設計
快速的積分時間可確保對移動中的產品和生產線進行準確的溫度測量。與外部信號源之間的低延遲、確定性同步意味著在需要決策支持時可精確捕獲熱圖像。
可隨時實現自動化
標準 GigE Vision 協議、Rest API 和內置的網絡接口縮短了實現時間。
技術參數
- 數字輸入/輸出連接器類型
- M12 12針 A碼，陽（和外部電源共用）
- 數字輸入
- 2x光隔離，Vin（低）= 0–1.5 V，Vin（高）= 3–25 V
- 數字輸出
- 3x光隔離，0–48 V DC，最大350 mA；固態光繼電器；1x專用為故障輸出(NC)
- 電磁兼容性（EMC）
-
EN55032:2015/A11:2020
EN55035:2017/A11:2020
FCC 第 15 部分，子部分 B，A 類
KC C 9832 和 KS C 9835
- 安裝
- 帶安裝板 - 2×1/4"-20 螺紋孔，1×3/8"-16 螺紋孔，4×#10-24螺紋孔，不帶安裝板 - 6×#6-32
- 光圈數
- f/2.5
- 圖像頻率
- 30 Hz
- 熱靈敏度/NETD
- 25°C 下 ≤15 mK
- 精度
- ≤100°C ±2°C，>100°C ± 讀數的 2%
通訊與數據存儲
- 存儲介質
- 無
- 命令與控件
- GEV：Genicam；RTSP：網絡接口，REST API
- 數字輸出
- 3x光隔離，0–48 V DC，最大350 mA；固態光繼電器；1x專用為故障輸出(NC)
- 數字輸入
- 2x光隔離，Vin（低）= 0–1.5 V，Vin（高）= 3–25 V
- 數字輸入/輸出連接器類型
- M12 12針 A碼，陽（和外部電源共用）
- 通信接口
- 以太網
- 同步模式
- 同步輸入
成像與光學
- 波長范圍
- 3.0–5.0 微米
- 傳感器制冷
- FLIR FL100 線性冷卻器
- 調焦
- 電動
- 調色板
- 8 位可選擇
- 疊加
- 僅 RTSP
- 非輻射紅外視頻
- 通過 RTSP 傳輸 H.264 或 MJPEG
- 非輻射紅外視頻錄制
- 無
- 輻射紅外視頻流
- GigE Vision
- 輻射紅外視頻錄制
- 無
- 光圈數
- f/2.5
- 紅外分辨率
- 640 512×
- 焦距
- 17毫米
- 熱靈敏度/NETD
- 25°C 下 ≤15 mK
- 視場角（FOV）
- 31.5° × 25.5°
- 數字變焦
- 數字變焦：1 倍、2 倍、4 倍、8 倍
- 數字圖像增強
- 高靈敏度模式 (HSM)
- 探測器類型
- 高工作溫度 (HOT) 中波紅外 T2SLS
- 探測器像素間距
- 15 μm
- 圖像模式
- 紅外圖像，高靈敏度模式（HSM）
- 圖像頻率
- 30 Hz
- 自動圖像調節
- 線性圖、手動、PE、DDE、ADE
- 最小焦距
- 60 毫米
測量與分析
- 測溫范圍
- -10°C 至 120°C
- 環境漂移補償 [帶出廠校準]
- 是
- 精度
- ≤100°C ±2°C，>100°C ± 讀數的 2%
- 直流電壓
- 量程：18 V-56 V
常規
- 標配
- 帶鏡頭的熱像儀；M12 轉 RJ45F 電纜（0.3 米），快速入門指南，校準證書
- 尺寸[長×寬×高]
- 267 × 76 × 92 毫米
- 尺寸[長×寬×高]（不含鏡頭）
- 200 × 76 × 92 毫米
- 重量
- 1.77 千克
- 重量[不帶鏡頭]
- 1.32 千克
環境與認證
- 安裝
- 帶安裝板 - 2×1/4"-20 螺紋孔，1×3/8"-16 螺紋孔，4×#10-24螺紋孔，不帶安裝板 - 6×#6-32
- 電磁兼容性（EMC）
-
EN55032:2015/A11:2020
EN55035:2017/A11:2020
FCC 第 15 部分，子部分 B，A 類
KC C 9832 和 KS C 9835
- 封裝
- IP50
- 工作溫度范圍
- -20°C 至 50°C
- 抗振動
- 10-58 Hz，0.15 毫米；58-500 Hz，2 g；5 次，1 oct/min；X，Y 和 Z (IAW MIL-STD-810H)
- 抗撞擊
- 25 g，6 毫秒；半正弦；±500 次沖擊；X、Y 和 Z (IAW MIL-STD-810H)
- 指令
- 電磁兼容性 (EMC)：2014/30/EU，WEEE：2012/19/EU
電源
- 電源
-
主電源：PoE+ 2 型（最小 30 W）
可選直流連接：M12 12針 A碼，陽（與數字量輸入/輸出共用）
- 功耗
- 25 W（冷卻）
