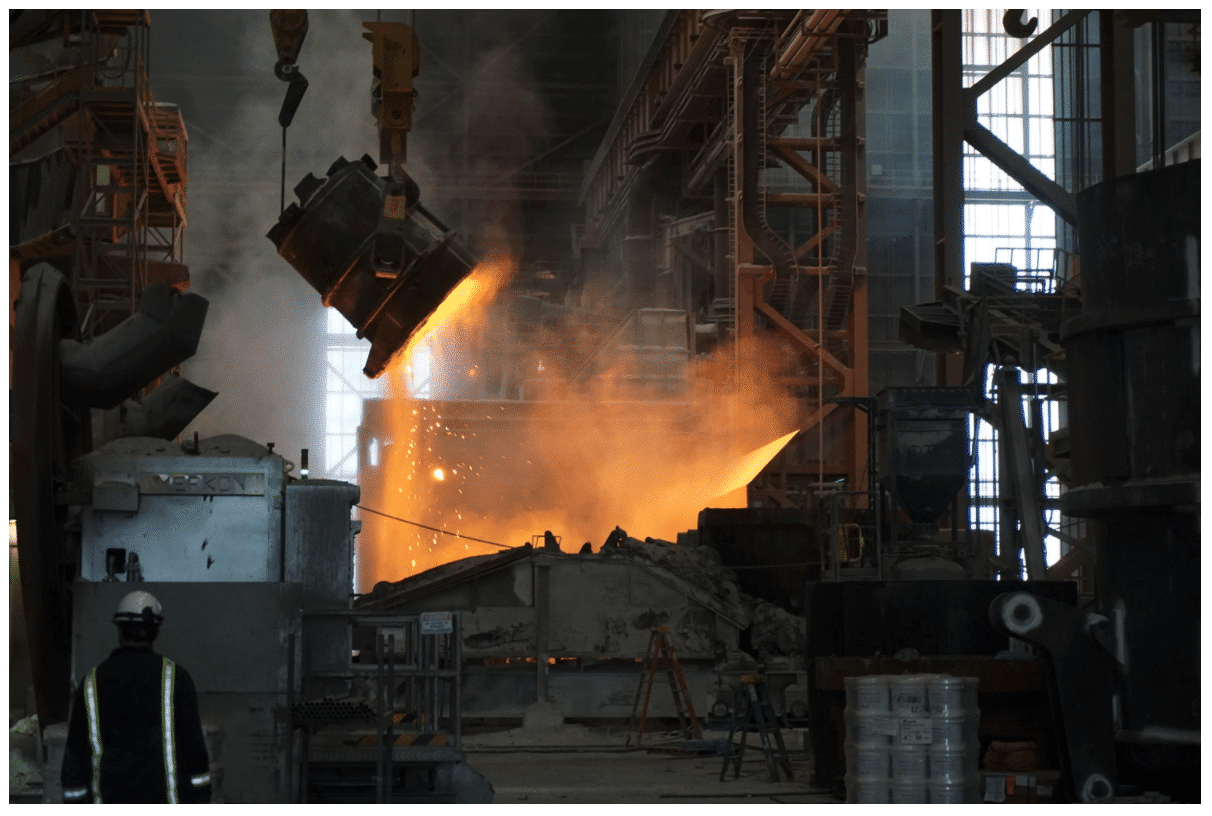

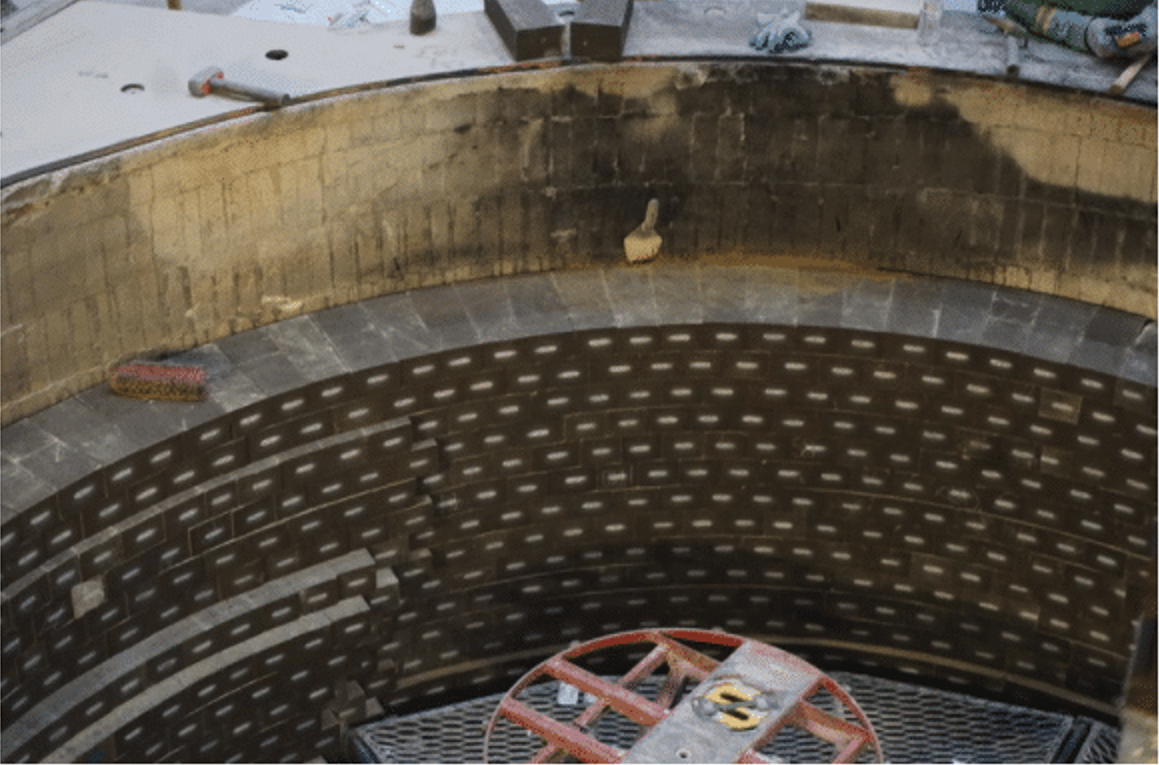

世界各地的鋼廠都使用耐火襯里鋼包來儲存和運輸熔融鋼。隨著時間的推移，耐火襯里會退化或產生裂紋，使鋼包的外殼暴露在過高的溫度下。如果不及時發現，可能會發生熔融金屬破裂，威脅工廠人員的生命安全，并導致停機和設備嚴重?fù)p壞。

據統計，鋼包維修不僅成本高昂，根據鋼包上的具體位置，價格為15至30美元不等，生產損失相當于每分鐘停機約15美元。很多技術團隊已經評估并試裝了測量鋼包可靠性的解決方案，包括手持式溫度測量、熱電偶、目視檢查和激光溫度測量等。

事實證明，這些方法都無法有效地提供技術團隊所需的完整數據。傳統的監測方法無法有效進行監測和預警，因此他們需要一種能夠提供完整和恒定溫度監測的解決方案。

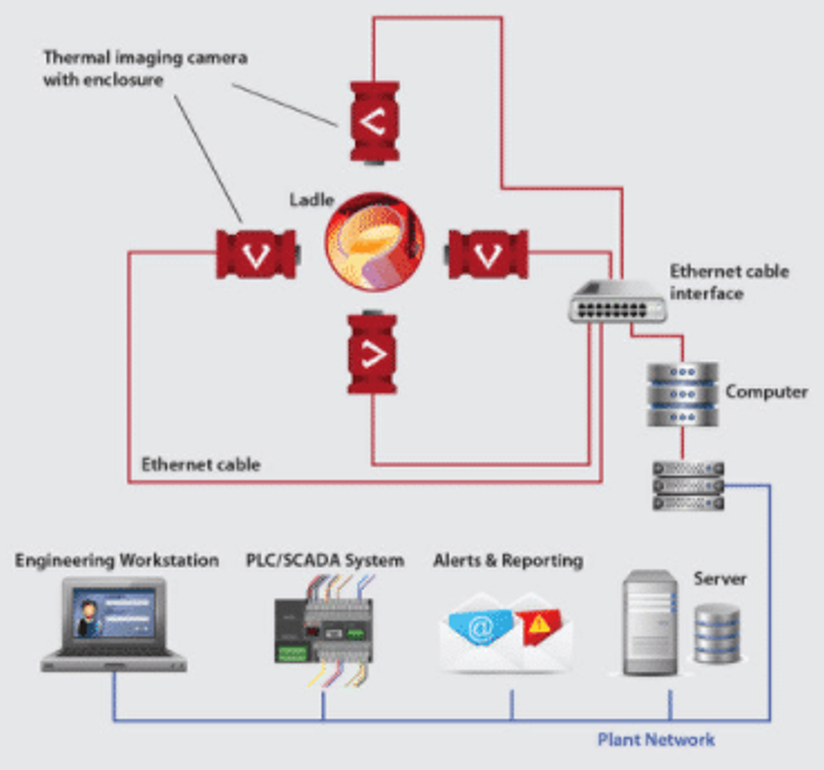

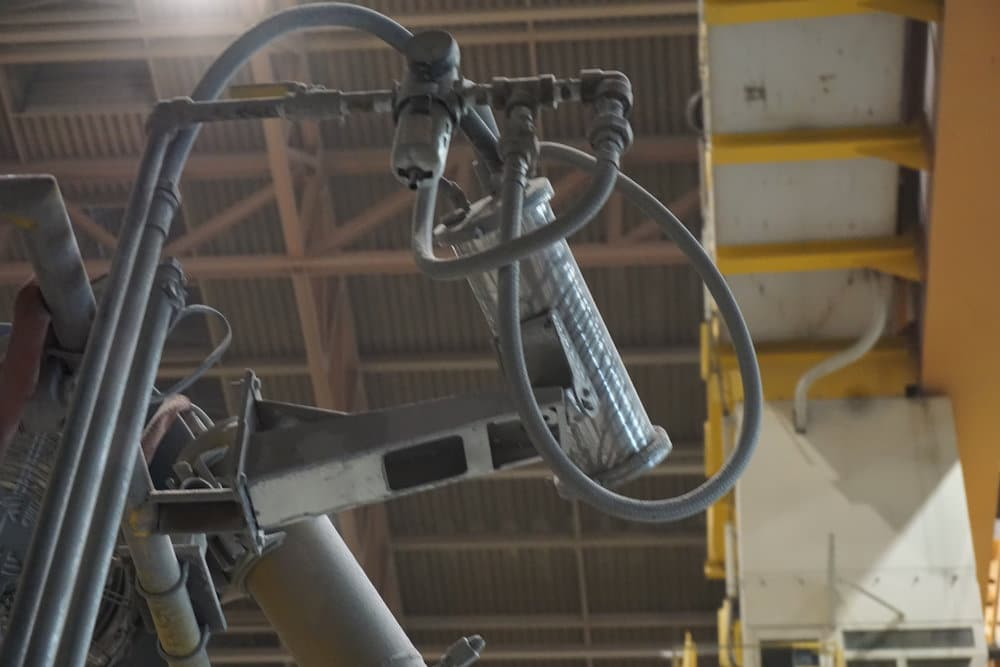

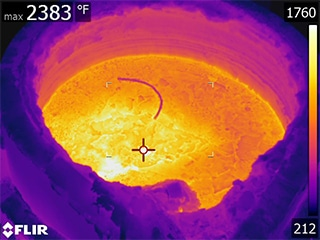

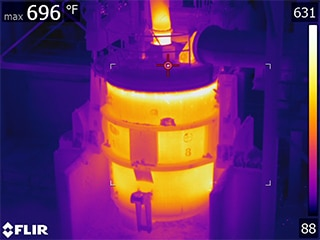

鋼包耐材紅外熱像監測預警系統一般含4臺FLIR紅外熱像儀，并分別加裝制冷保護罩，紅外熱像儀安裝在現場固定位置，可以從不同方向清晰地看到鋼包。后臺HQVirStudio軟件通過一組離散的報警輸出數據直接與工廠控制系統通信，并獲取展示紅外不同點位的紅外熱像儀實時熱圖像，實時測量鋼包表面和其特定區域（ROI）的溫度，系統以此作為評估耐材消耗程度的依據。

HQVirStudio軟件將數據與工廠工程師設置的鋼包預定義參數進行比較和分析，并在必要時觸發報警。定義ROI功能支持HQVirStudio軟件可以忽略鋼包周圍的物體和溫度干擾，從而減少誤報。系統對熱圖像和溫度數據進行存儲，便于工程師進行數據追溯，為有關鋼包襯里維修和更換的關鍵決策提供數據支持和參考。

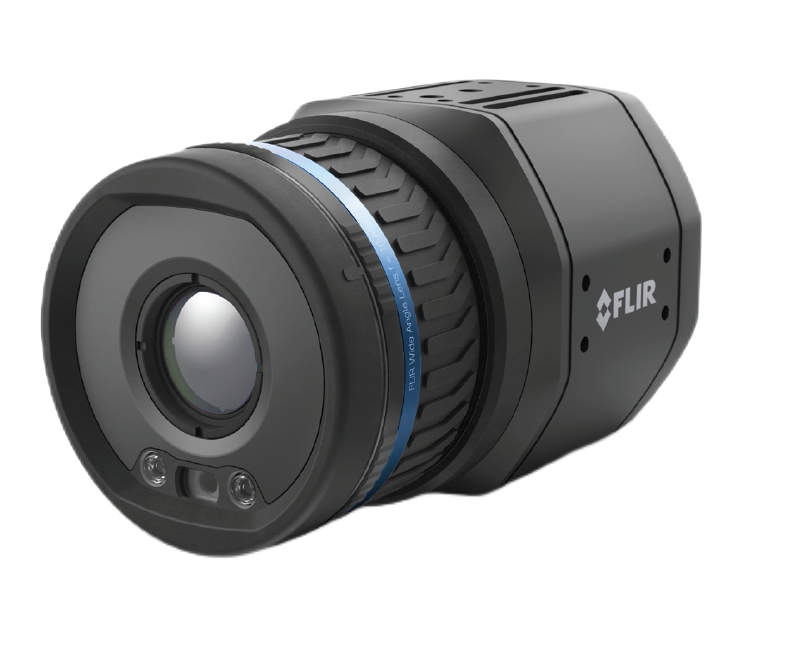

FLIR A400/A500/A700系列

自動化集成用紅外熱像儀

智能傳感器配置包括多種測量工具和報警，同時提供邊緣計算，在熱像儀層面執行分析以立即獲得結果。紅外圖像流配置具有精確檢測和識別制造和工業過程中熱問題所需的強大監控能力。

紅外分辨率320×240 (A400) 、464×348 (A500) 、640×480 (A700)，幀頻30Hz，測溫標定-40℃~2000℃，電動和手動調焦，支持紅外可見光雙視場融合MSX，支持Wi-Fi傳輸壓縮輻射測量圖像流，選配多種長焦、廣角和顯微鏡頭，符合 GigE Vision 和 GenICam 標準，支持 GigE 和 RTSP 視頻。

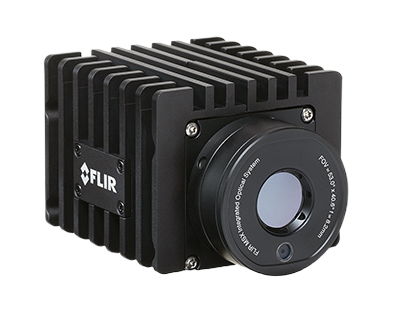

FLIR A50/A70系列

自動化集成用小型紅外熱像儀

智能傳感器配置適用內置式、相機內建分析和報警能力，便于狀態監測和早期火災探測應用。紅外圖像流配置適用軟件應用程序，靈活進行熱特性相關的分析和原始數據收集。

選配Wi-Fi、集成式可見光視場、壓縮式輻射圖像流以及ONVIF S兼容性，兼容GigE Vision和GenICam等多種通信標準。紅外分辨率464×348 (A50)，640×480 (A70)，可見光分辨率1280×960，幀頻30Hz，測溫標定-20℃~1000℃，選配29°、51°和95°鏡頭。
