紅外熱像儀“制冷" "非制冷"選哪個？
帶有制冷探測器的紅外熱像儀與非制冷探測器的紅外熱像儀相比具有一些優勢，如：速度、靈敏度、空間分辨率、光譜濾波和觸發同步等。現代制冷紅外熱像儀具有與低溫冷卻器集成的成像傳感器，可將傳感器溫度降低到低溫，傳感器溫度的降低可以將熱致噪聲降低到低于成像場景信號的水平。
如果您想查看微小的溫差，需要最佳的圖像質量、具有快速或高速的應用
如果您需要查看熱分布或測量非常小的目標的溫度
如果您想可視化電磁頻譜中非常特定部分的熱現象
如果您想將紅外熱像儀與其他測量設備同步
制冷式紅外熱像儀是首選儀器！

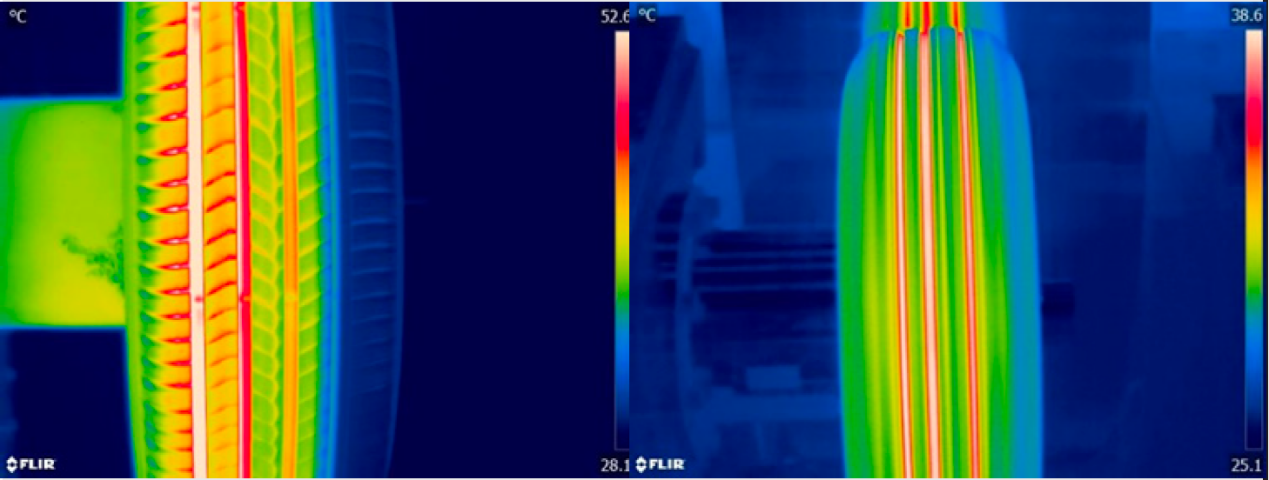

左邊的是用制冷熱像儀拍攝的，輪胎看起來沒有旋轉，但這是制冷熱像儀非常快的捕獲速度停止輪胎運動的結果。
右邊非制冷熱像儀拍攝速度太慢，無法捕捉到旋轉的輪胎，導致輪胎看起來發熱比較連續。

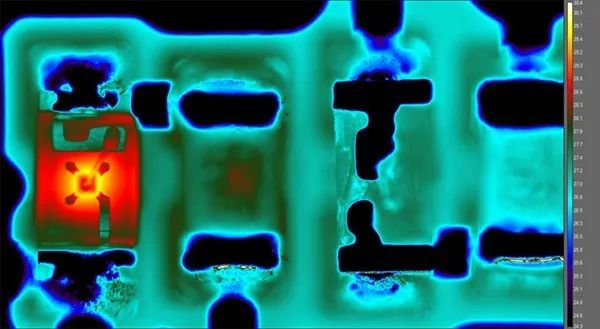

用 4x 特寫鏡頭和 13μm 間距制冷熱像儀組合拍攝
光斑尺寸為 3.5μm

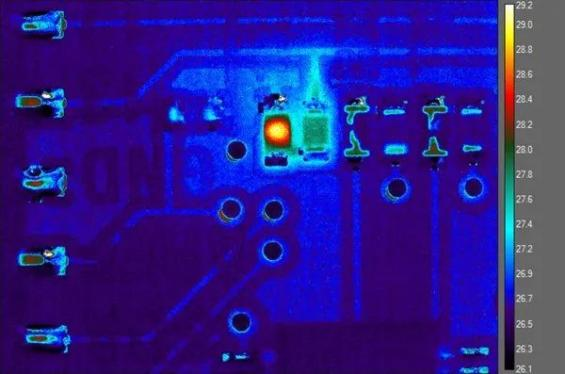

用 1x 特寫鏡頭和 25μm 間距非制冷熱像儀拍攝
光斑尺寸為 25μm
圖片來源于網絡
上面的熱圖像比較了制冷和非制冷熱像儀可以實現的最佳特寫放大倍率。
由于感應到較短的紅外波長，制冷熱像儀通常比非制冷熱像儀具有更大的放大能力。由于制冷熱像儀具有更高的靈敏度特性，因此可以使用具有更多光學元件或更厚元件的鏡頭，而不會降低信噪比，從而獲得更好的放大性能。
為了進行比較，我們將手放在墻上幾秒鐘創建熱手印。

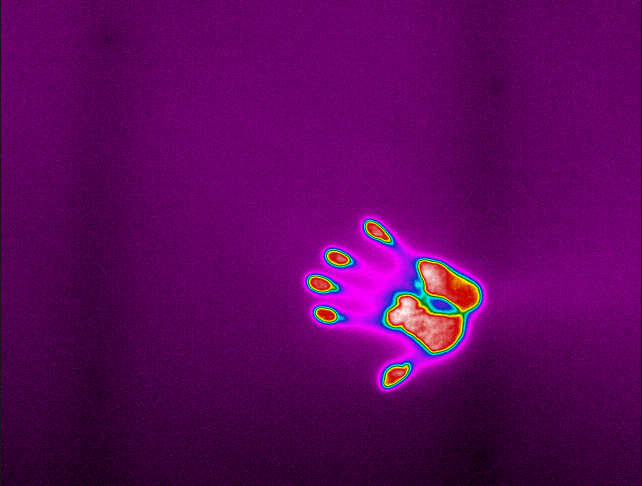

制冷熱像儀拍攝的手印在墻上的初始熱圖

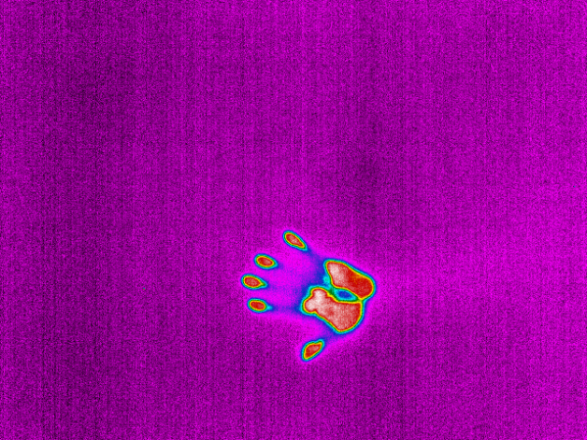

非制冷熱像儀拍攝的手印在墻上的初始熱圖
上圖顯示了手移除后的手印
制冷熱像儀拍攝的手印在墻上2分鐘后的熱圖

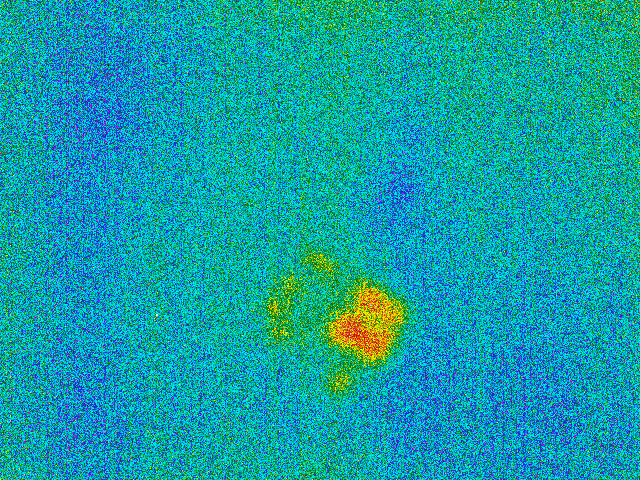

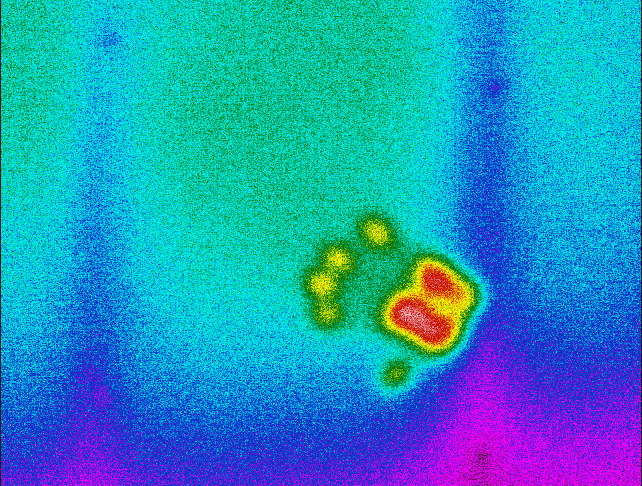

非制冷熱像儀拍攝的手印在墻上2分鐘后的熱圖
上圖顯示了兩分鐘后熱敏手印的印記
圖片來源于網絡
??????????如圖所示，制冷熱像儀仍然可以看到手印的大部分熱敏標志，而非制冷熱像儀只能顯示手印的部分印記。
與非制冷熱像儀相比，制冷熱像儀可以清楚地檢測到更小的溫差和更長的持續時間。
制冷熱像儀將為您的目標提供更好的細節，幫您檢測到最微弱的熱異常。
上圖示例中，我們使用光譜濾光片，該濾光片可以放置在鏡頭后面的濾光片支架中，也可以內置在杜瓦探測器組件中，以便通過火焰成像。
用戶希望測量和表征火焰中煤顆粒的燃燒，使用透視火焰的光譜紅外濾光片，我們將制冷熱像儀過濾到火焰透射的光譜波段，因此能夠對煤顆粒燃燒進行成像。

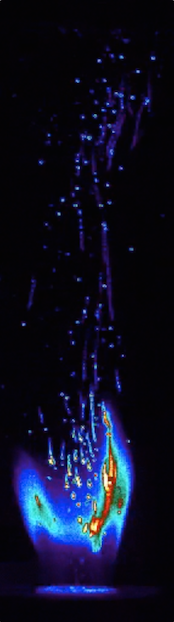

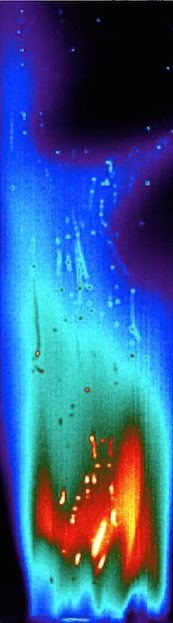

左邊圖像沒有火焰過濾器，我們看到的只是火焰本身。右邊是安裝火焰過濾器后，我們可以清楚地看到煤顆粒的燃燒。
因此，制冷熱像儀的一大優勢是能夠輕松執行光譜濾波，以發現細節并進行測量，而非制冷熱像儀很難實現。

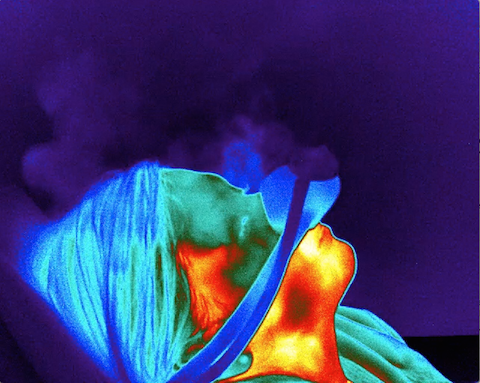

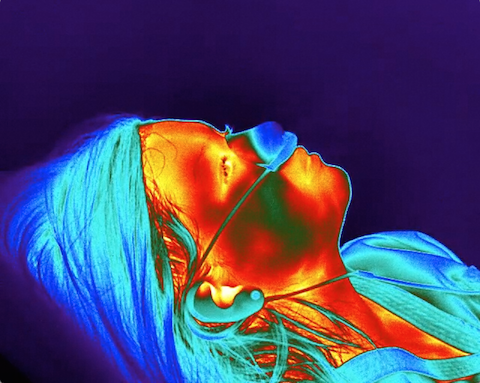

該示例使用一氧化二氮濾光片，該濾光片過濾到一氧化二氮吸收紅外線的位置，因此我們可以使用制冷熱像儀看到它。該應用有助于設計更好的一氧化二氮掩模和清除系統。
左邊圖片是舊面具設計的成像，右邊圖片是新的面具設計。如圖所見，較舊的面罩設計將大量亞硝酸氣體泄漏到房間中，新的面罩設計具有最小的泄漏，是更好的解決方案。
FLIR
?
?
紅外熱像儀產品展示
?
?

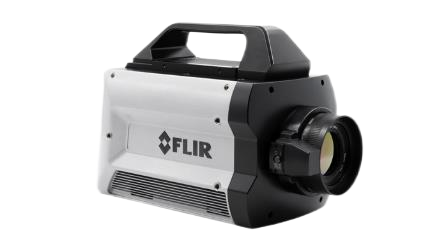

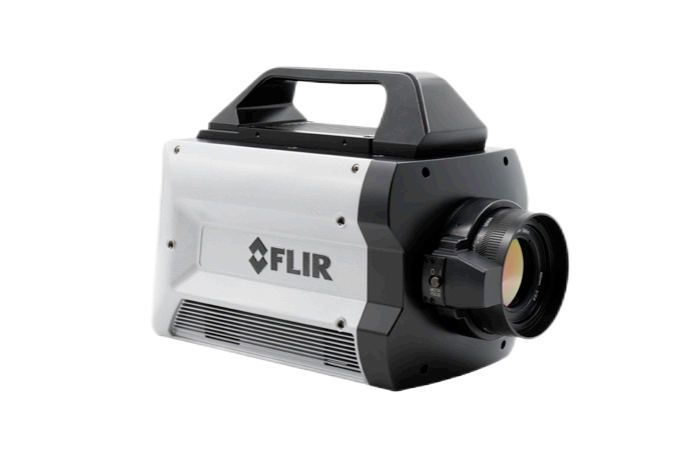

FLIR X8580
科學級高清中波紅外熱像儀
FLIR 銻化銦（InSb）探測器，紅外分辨率1280×1024，像元間距12μm，波長范圍1.5-5μm，全窗口幀頻181Hz，NETD＜30mk，測溫標定-20℃~3000℃，4位暖濾鏡輪自動切換，支持512GB SSD內部存儲，選配多種長焦、廣角和顯微鏡頭，同時支持千兆以太網（GigE Vision），CameraLink，CoaXPress® 1.1，雙 5 Gb 鏈路
FLIR X6980 SLS
科研級高速長波紅外熱像儀
應變層超晶格探測器，紅外分辨率640×512，像元間距25μm，波長范圍7.5-12μm，全窗口幀頻1004Hz，積分時間270ns至全幀，測溫標定-20℃~3000℃，4位暖濾鏡輪自動切換，支持512GB SSD內部存儲，選配多種長焦、廣角和顯微鏡頭

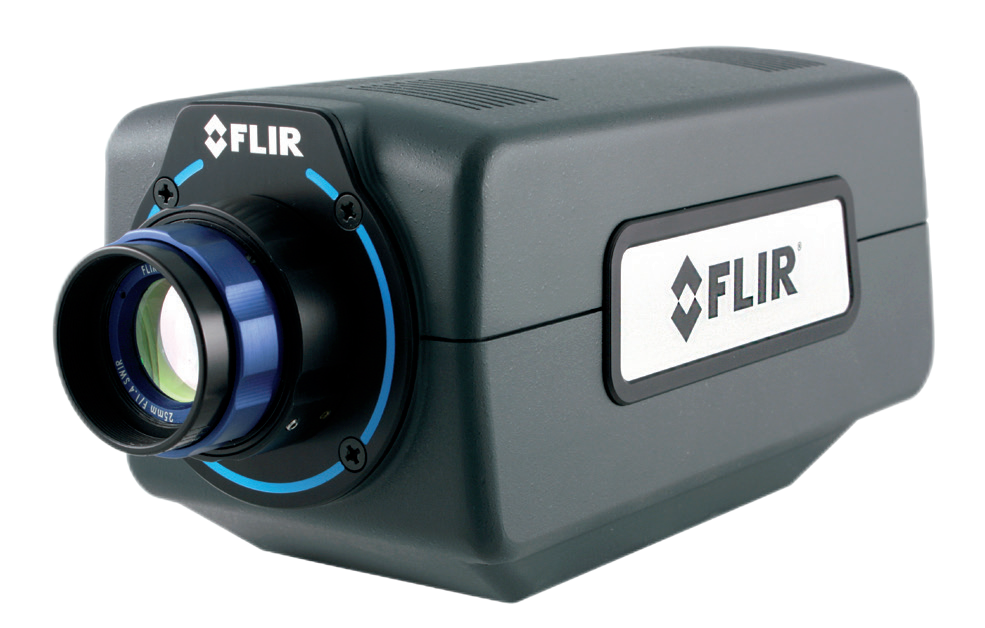

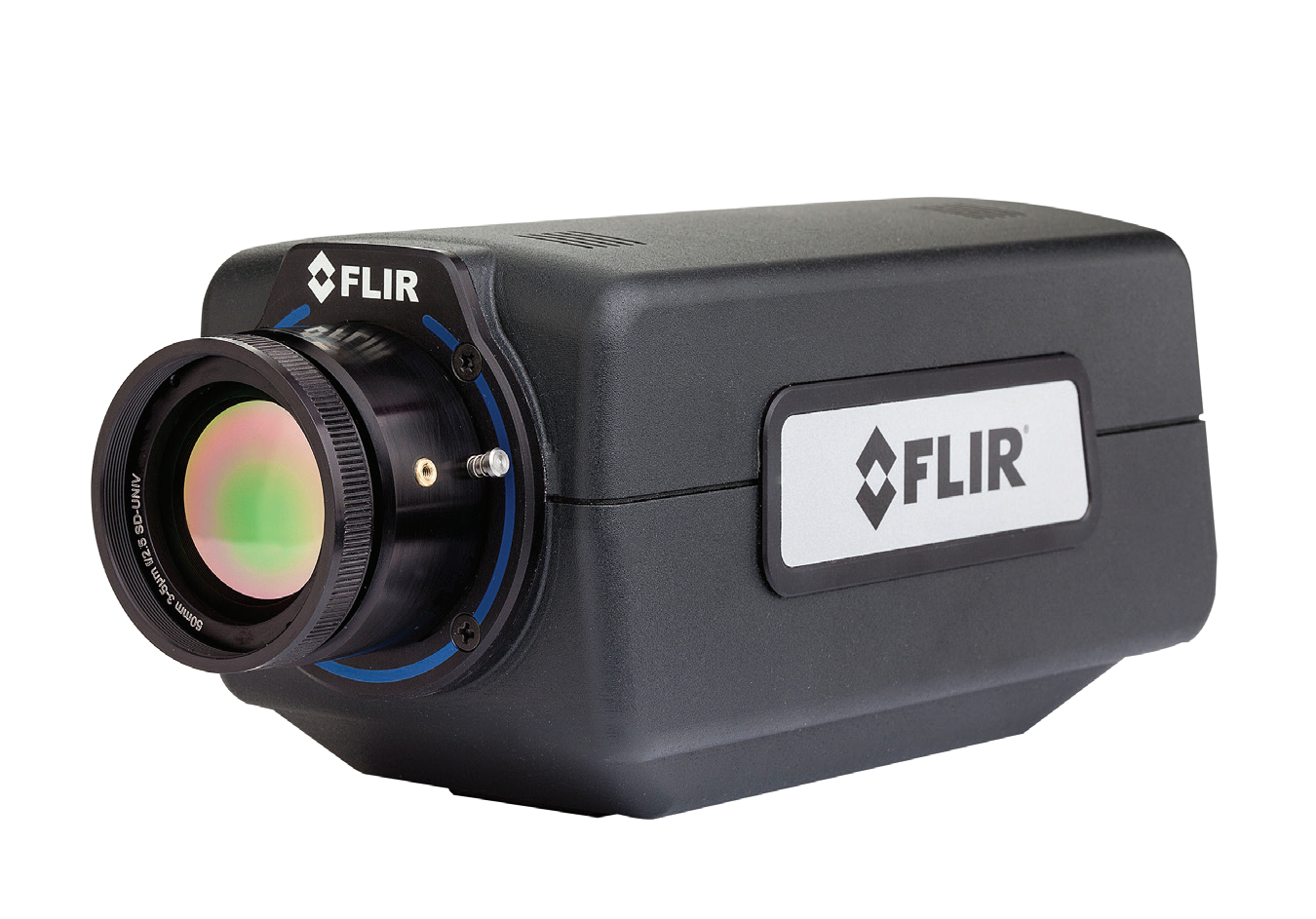

FLIR A6260
科研級短波紅外熱像儀
FLIR銦鎵砷化物（InGaAs）探測器，紅外分辨率640×512，像元間距15μm，波長范圍0.9-1.7μm，全窗口幀頻180Hz可編程，積分時間50 μsec至全幀，測溫標定400℃~2500℃，選配多種長焦和廣角鏡頭
FLIR A6750
高性能中波紅外熱像儀
FLIR銻化銦（InSb）探測器，紅外分辨率640×512，像元間距15μm，NETD≤25mk，波長范圍1-5μm，全窗口幀頻125Hz可編程，積分時間480ns至全幀，測溫標定-20℃~3000℃，選配25mm、50mm和100mm鏡頭
